開關式電源，作為生活中一種常見的高頻化電能轉換裝置，廣泛應用于軍工設備、科研設備、LED照明、工控設備、通訊設備、電力設備、儀器儀表、醫療設備電子冰箱，液晶顯示器，通訊設備，視聽產品，LED燈帶，電腦機箱，數碼產品和儀器類等領域。

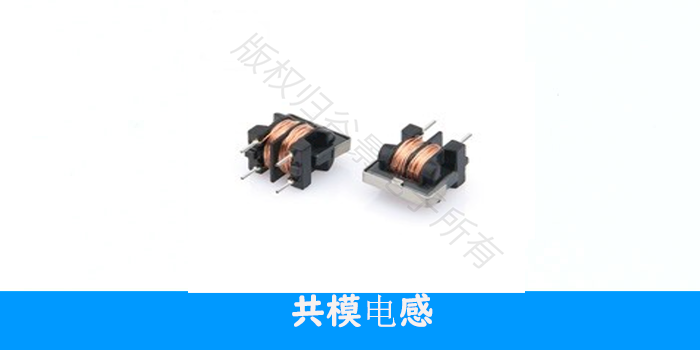

這樣一款常用的裝置，卻有著讓不少人為之頭疼的一個問題：關于開關電源中所需要的共模電感，究竟應該如何選型呢？本篇就將為大家進行講解。

首先分享一個案例：來自廣東的客戶曾經就開關電源中共模電感安裝以后無法正常使用感到困惑，懷疑是電感質量問題。技術部進行測試研究后發現是原廠商在加工工藝上出現了問題導致漏磁，但未必代表電感就是壞的，最終技術人員為客戶提供了EMI濾波器來解決問題。

針對不同的問題，我們需要有不同的方針去應對，根據客戶的實際情況來“對癥下藥”。但是在選型時，我們可以圍繞以下三點來展開：

1、封裝體積

共模電感有插件也有貼片，也有一體成形，要根據實際電路選擇，插件的安裝不了就只能是貼片的。

2、阻抗特性

這是主要考慮的因素，一般在選擇時候特別注意所需濾波的頻段，需要看共模電感規格書，主要看阻抗頻率曲線，一般共模阻抗越大越好。

3、漏感大小

正如我們上述案例所述，由于共模電感加工工藝等問題導致共模電感的線圈繞制不可能一模一樣，這就會導致漏磁，產生所謂的“漏感”。需要注意考慮差模阻抗對信號的影響，尤其是高速信號，但是產生漏感有時候也不一定就是壞的，利用共模電感產生的漏感有時候可以省去增加差模電感元器件的費用。

4、品牌

優秀的電感品牌，會根據客戶的需要來制定不同規格、不同類型的電感，以解決客戶的實際需求為出發點，提供更加優質的服務，現谷景電子推出了一站式電感定制服務，歡迎前來咨詢哦!
